Leírás
FNIRSI-1014D Digitális Oszcilloszkóp és Jelgenerátor holm20223

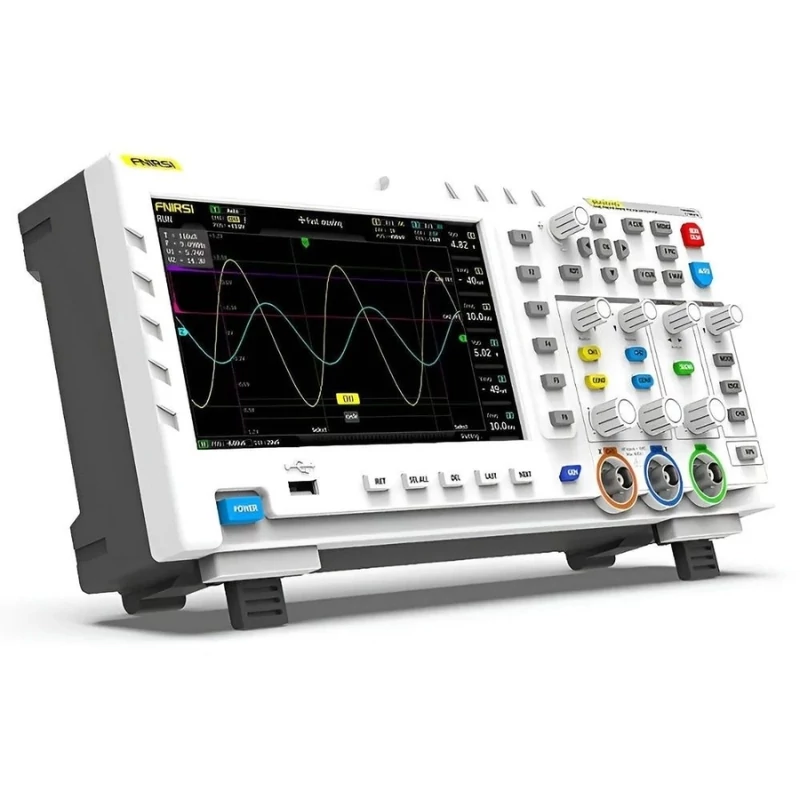

A műszer robusztus, fehér-szürke színű, modern készülékházzal és dönthető támasztólábakkal rendelkezik a kényelmes betekintési szög érdekében. A nagyméretű, 7 hüvelykes színes kijelző részletgazdag vizuális visszajelzést nyújt a mért hullámformákról, míg a jobb oldalon elhelyezett ergonomikus kezelőgombok és forgókapcsolók gyors, precíz paraméterezést tesznek lehetővé. Az előlapon jól láthatóan különülnek el a színkóddal ellátott BNC bemeneti és kimeneti csatlakozók.
Főbb jellemzők
2 az 1-ben kialakítás: Teljes értékű digitális oszcilloszkóp és DDS funkciógenerátor 14 beépített alap hullámformával.
Nagy teljesítmény: 2x100 MHz analóg sávszélesség és 1GSa/s valós idejű mintavételezési sebesség a gyors jelek pontos rögzítéséhez.
7 hüvelykes színes TFT LCD kijelző: 800x480 képpontos felbontás és szabályozható fényerő a kiváló olvashatóságért.
Magas feszültségvédelem: Beépített védelmi rendszerének köszönhetően 10X állású szondával akár 400V-os mérési tartományt is biztonságosan kezel.
Fejlett analizáló funkciók: Egygombos AUTO beállítás, FFT spektrumanalízis, kurzoros manuális mérés és Lissajous-ábra megjelenítés.
Beépített memória: Akár 1000 mentett hullámforma és 1000 képernyőkép közvetlen tárolása, valamint USB-kapcsolat a számítógépes adatátvitelhez.
Mérési paraméterek és funkciók
A készülék képes akár 12 paraméter automatikus, egyidejű mérésére és kijelzésére:
Vpp, Vp, Vmax, Vmin, Vavg, Vrms
Frekvencia, Periódusidő
Duty+ (kitöltési tényező pozitív), Duty- (kitöltési tényező negatív)
Idő+, Idő-
Műszaki adatok
Márka / Modell: FNIRSI-1014D
Ház anyaga: ABS műanyag
Csatornák száma: 2 csatorna
Analóg sávszélesség: 2x100 MHz
Mintavételezési sebesség: 1GSa/s
Függőleges érzékenység: 50mV/div – 500V/div
Időalap tartomány: 50s/div – 10ns/div
Bemeneti impedancia: 1M Ohm
ADC felbontás: 8 bit
Csatolás: AC / DC
Trigger módok: Single / Normal / Auto (emelkedő vagy csökkenő élre)
Méretek: 340 x 140 x 70 mm
A csomag tartalma
1 db FNIRSI digitális oszcilloszkóp (beépített jelgenerátorral)
2 db BNC csatlakozós, passzív oszcilloszkóp mérőfej (szonda)
1 db BNC-krokodilcsipeszes mérőkábel
1 db USB-DC tápkábel és 1 db USB adatkábel
2 db Hálózati adapter (EU és US szabvány)
2 db Tartozékcsomag a mérőfejekhez (jelölőgyűrűk, beállító csavarhúzó, védőkupakok)
1 db Felhasználói kézikönyv
Tömeg: 2.50 kg
